Was ist eine Beschichtungsanlage für Kleinteile?
A Beschichtungsanlage für Kleinteile ist für die Handhabung von Teilen ausgelegt, die zu klein oder zu zahlreich sind, um sie einzeln an einem Standard-Förderbandhaken aufzuhängen, wie z. B. Halterungen, Befestigungselemente, kleine Halterungen, Steckverbinder und andere in Chargen hergestellte Hardware. Die Kernherausforderung ist eine andere als bei der Beschichtung großer Teile: Anstatt ein großes Werkstück präzise zu positionieren, muss die Linie viele kleine Teile gleichzeitig bewegen, ohne dass diese sich beim Sprühen berühren, stapeln oder gegenseitig beschatten.
Da kleine Komponenten normalerweise in großen Stückzahlen hergestellt werden, benötigt die Linie auch eine schnelle, wiederholbare Zykluszeit und nicht die langsamere Einzelstückbearbeitung, die bei großen Gussteilen oder Karosserieteilen üblich ist.
Hauptvorteile einer speziellen Kleinkomponentenlinie
Wenn kleine Teile durch Geräte laufen, die für große Komponenten ausgelegt sind, wird in der Regel Kabinenraum verschwendet und der Durchsatz verlangsamt. Eine eigene Leitung kümmert sich direkt darum.
Tabelle 1: Vorteile einer speziellen Beschichtungsanlage für Kleinteile | Linienmerkmal | Praktischer Nutzen |
| Mehrfachhaken- oder Gestellbefestigungen | Beschichtet viele kleine Teile pro Zyklus statt einzeln |
| Kompakte Spritz- und Backkabine | Passt das Kabinenvolumen an die Teilegröße an und reduziert so die Verschwendung von Spritzmaterial |
| Schnellere Förderzykluszeit | Unterstützt die Massenproduktion kleiner Hardware in großen Mengen |
| Trocknung durch Infrarotstrahlung | Härtet dünne Lackschichten auf leichten Teilen schnell aus |
So funktioniert der Kleinbauteil-Beschichtungsprozess
Kleine Teile durchlaufen in der Regel die gleichen grundlegenden Phasen wie größere Komponenten, aber die Gestaltung und der Abstand der Vorrichtungen sind die wichtigsten Details.
Standardprozessablauf
- Teile werden gereinigt und vorbehandelt, oft in Chargen in einem Korb oder Gestell
- Die Komponenten werden mit genügend Abstand auf Mehrfachhakenvorrichtungen geladen, um einen Kontakt zu vermeiden
- In der kompakten Spritzkabine wird eine Grundierung oder einstufige Beschichtung aufgetragen

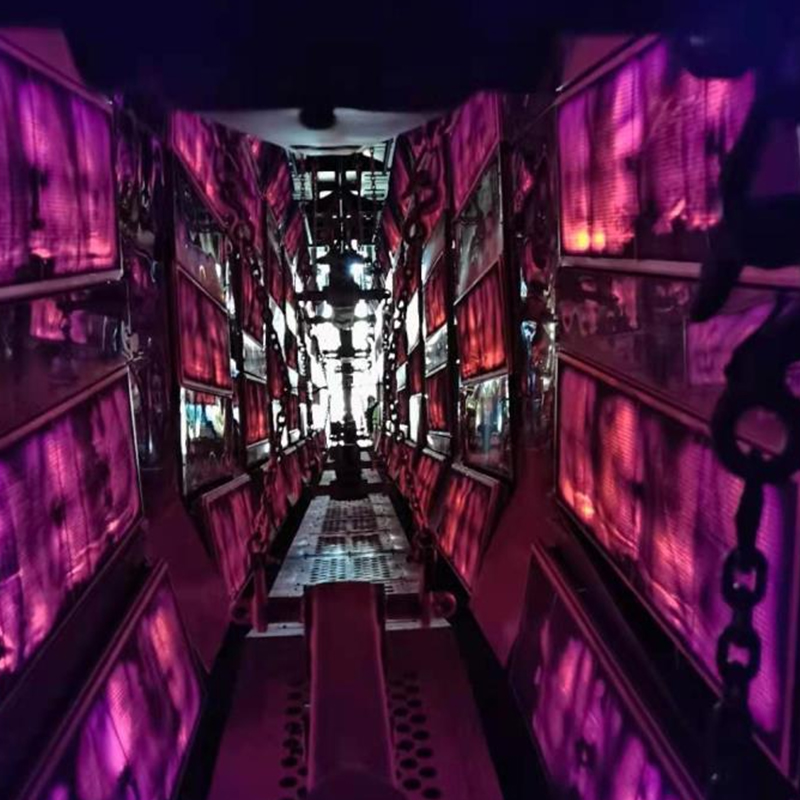

- Durch die Infrarotstrahlungstrocknung härtet die Beschichtung aufgrund der geringeren thermischen Masse der Teile schnell aus
- Die fertigen Teile werden entladen und zur Verpackung oder Montage sortiert
Da kleine Bauteile eine viel geringere thermische Masse haben als große Gussteile, erreichen sie im Allgemeinen schneller die Aushärtungstemperatur, wodurch die Trocknungsphase mit einer kürzeren Zykluszeit ablaufen kann, ohne dass die Beschichtung zu stark aushärtet.
Gängige Vorrichtungsansätze für Kleinteile
Die Wahl der Vorrichtung hängt normalerweise von der Form des Teils ab und davon, wie leicht es beim Spritzen hängen kann, ohne sich zu verschieben.
- Mehrfachhakenstangen: Geeignet für Teile mit Loch oder Aufhängepunkt, wie z. B. Halterungen und Clips
- Drehkörbe: geeignet für lose Kleinteile ohne festen Aufhängepunkt
- Benutzerdefinierte Vorrichtungen: Geeignet für Teile, die eine selektive Maskierung oder eine feste Ausrichtung erfordern
Fertigungsmaßstab hinter der Ausrüstung
Jiangsu Yue Ze Umweltschutzausrüstung Co., Ltd. , mit Sitz in Yancheng, Jiangsu, China, betreibt eine Anlage, die sich über Folgendes erstreckt 35.000 Quadratmeter mit einem Grundkapital von 58 Millionen Yuan , und Berichte mehr als 40 Jahre Wir verfügen über kombinierte Erfahrung mit Pulverbeschichtungsanlagen und anderen Produktionsanlagen für große, mittlere und kleine Teile. Die Maschinen werden individuell angefertigt, um anspruchsvolle Bearbeitungsanforderungen zu erfüllen, wobei Projekte in mehreren Provinzen und Exportmärkten durchgeführt werden.
Häufig gestellte Fragen
F1: Warum können kleine Komponenten nicht dieselbe Linie wie große Teile verwenden?
Die Ausrüstung für große Teile ist für die Handhabung einzelner Teile und langsamere Zykluszeiten dimensioniert, was Kabinenraum verschwendet und den Durchsatz verringert, wenn viele kleine Teile pro Charge beschichtet werden.
F2: Wie verhindert die Leitung, dass sich kleine Teile während des Sprühens berühren?
Vorrichtungen wie Mehrfachhakenstangen oder rotierende Körbe sind mit festen Abständen konstruiert, sodass die Teile separat hängen oder umkippen und so Kontaktstellen und unbeschichtete Stellen vermieden werden.
F3: Benötigen kleine Komponenten einen kürzeren Aushärtezyklus?
Oftmals ja, da kleine Teile eine geringere thermische Masse haben und sich schneller erwärmen als große Gussteile, was kürzere Aushärtezeiten ohne Unteraushärtung der Beschichtung ermöglicht.
Käufer sollten bestätigen, dass der Vorrichtungstyp für ihre Teileform geeignet ist, die erwartete Losgröße pro Zyklus und ob der Lieferant bereits zuvor ähnliche Kleinteilemengen verarbeitet hat.
