Eine Beschichtungslinie für große Gussteile und schwere LKW-Teile verstehen
A Beschichtungslinie für große Gussteile und schwere LKW-Teile ist für die Handhabung von Komponenten konzipiert, die weitaus schwerer, größer und unregelmäßiger geformt sind als typische Karosserieteile von Automobilen – Gegengewichtsblöcke, Achsgehäuse, Getriebegussteile und LKW-Fahrgestellteile. Diese Teile wiegen oft mehrere Dutzend bis Hunderte von Kilogramm pro Stück, was bedeutet, dass das Fördersystem, die Abmessungen der Spritzkabine und die Aushärtungsmethode alle anders dimensioniert werden müssen als eine Standard-Lackierstraße für Pkw.
Da Gussoberflächen häufig Sandrückstände, Porosität und ungleichmäßige Textur aufweisen, beginnt die Linie in der Regel mit einem speziellen Schleif- und Endbearbeitungsschritt, bevor eine Beschichtung aufgetragen wird, und geht nicht direkt vom Rohguss zur Grundierung über.
Entscheidende Vorteile für schwere und unregelmäßige Teile
Im Vergleich zum manuellen Sprühen oder zur Kleinserienausrüstung bietet eine speziell gebaute Linie mehrere strukturelle Vorteile, wenn Teile groß oder schwer sind oder in großen Stückzahlen hergestellt werden.
Tabelle 1: Vorteile einer speziellen Beschichtungslinie für große Gussteile und schwere LKW-Teile | Linienmerkmal | Praktischer Nutzen |
| Schwerlast-Hängeförderer | Unterstützt sperrige Gussteile, ohne leichte Schienen zu verformen |
| Schleifraum für große Teile | Entfernt Gusssand und Oberflächenfehler vor dem Lackieren |

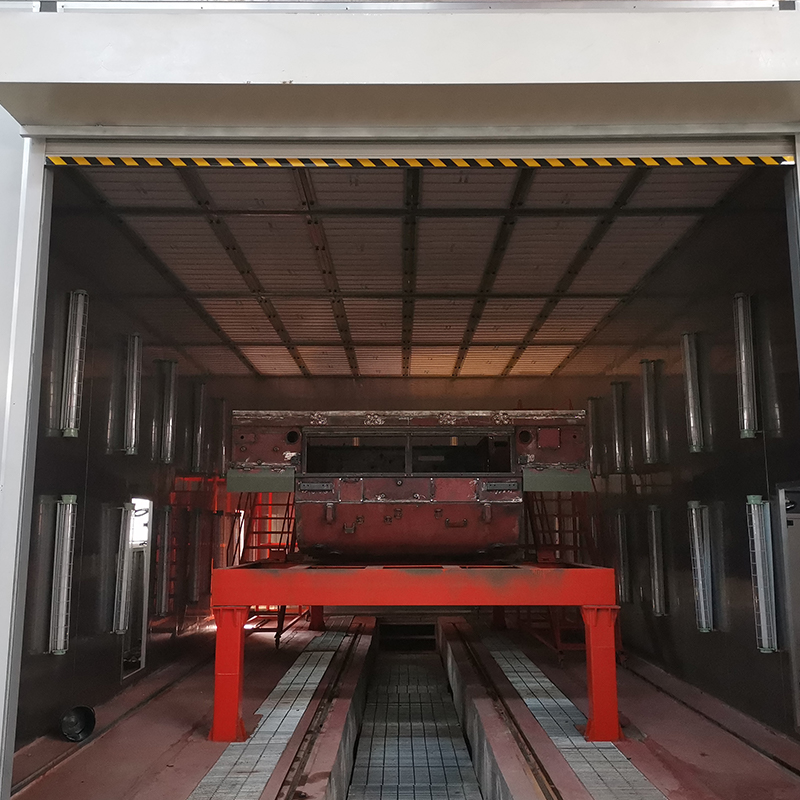

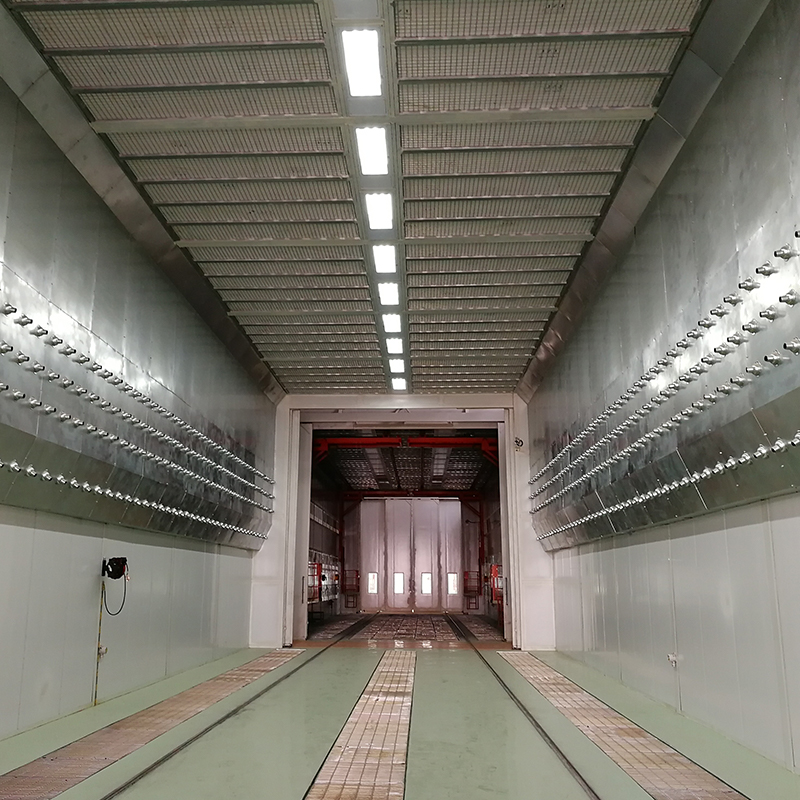

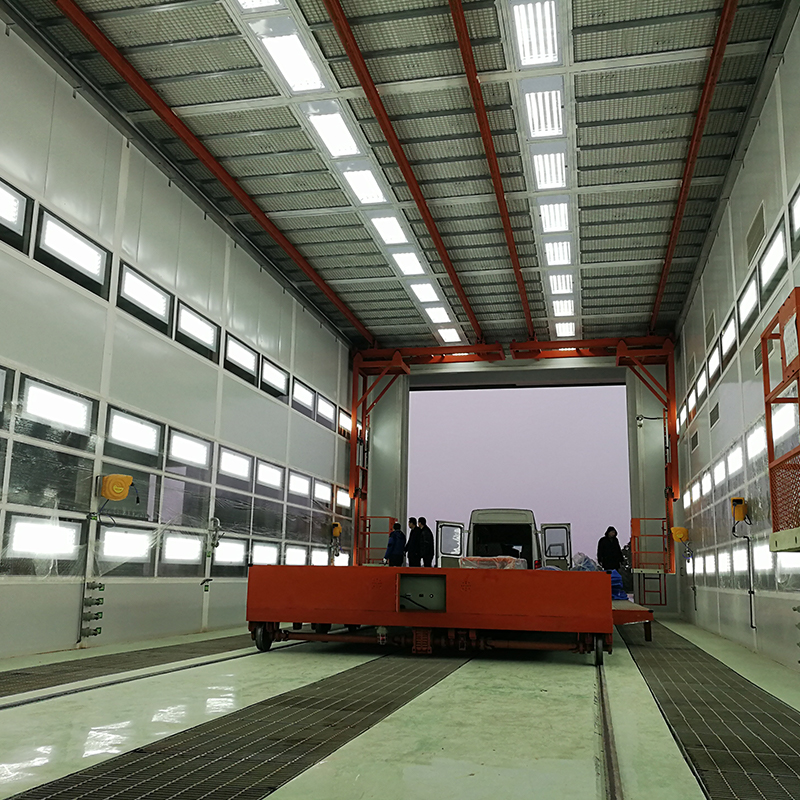

| Weitspannige Spritz- und Backkabine | Nimmt LKW-Achsen, Rahmen und Gegengewichtsblöcke in einem Durchgang auf |
| Trocknung durch Infrarotstrahlung | Härtet dicke Grundierungs- und Decklackschichten auf schweren Gussteilen aus |
So funktioniert der Beschichtungsprozess Schritt für Schritt
Obwohl jedes Projekt an die Teilegeometrie angepasst wird, sind die meisten Beschichtungslinien für große Gussteile und schwere LKW-Teile Folgen Sie einem ähnlichen Arbeitsablauf.
Standardprozessablauf
- Die Gussteile durchlaufen den Schleifraum zum Endbearbeiten und Polieren
- Die Teile werden an das automatische Fördersystem gehängt und in die Lackier- und Einbrennkabine transportiert
- Die Grundierung wird aufgesprüht und anschließend mit Infrarotstrahlung getrocknet, um die Grundschicht auszuhärten
- Der Decklack wird aufgetragen und ausgehärtet, bevor die Teile zur Logistik-Förderstufe gelangen
Jiangsu Yue Ze Umweltschutzausrüstung Co., Ltd. berichtet, dass das Unternehmen die erste hängende automatische Lackieranlage zum Eingießen von Gegengewichtsblöcken gebaut hat 2014 Dabei werden Endbearbeitungs-, Polier-, Grundierungs- und Decklackierungsschritte in einem durchgehenden Design kombiniert – die gleiche Grundsequenz, die auch heute noch für große Gussteile und schwere LKW-Teile verwendet wird.
Anpassen der Linie an den Teiletyp: Gussteile vs. LKW-Teile
Große Gussteile und schwere LKW-Teile erfordern nicht immer identische Linienkonfigurationen. Gussteile wie Gegengewichtsblöcke sind in der Regel massiv und dicht und erfordern stärkere Haken und langsamere Fördergeschwindigkeiten, während LKW-Teile wie Rahmen und schubladenartige Buskomponenten länger sind und breitere Kabinenöffnungen und einstellbare Sprühwinkel erfordern.
- Gegengewichtsblöcke: dichte, kompakte Form, hochbelastbare Förderhaken

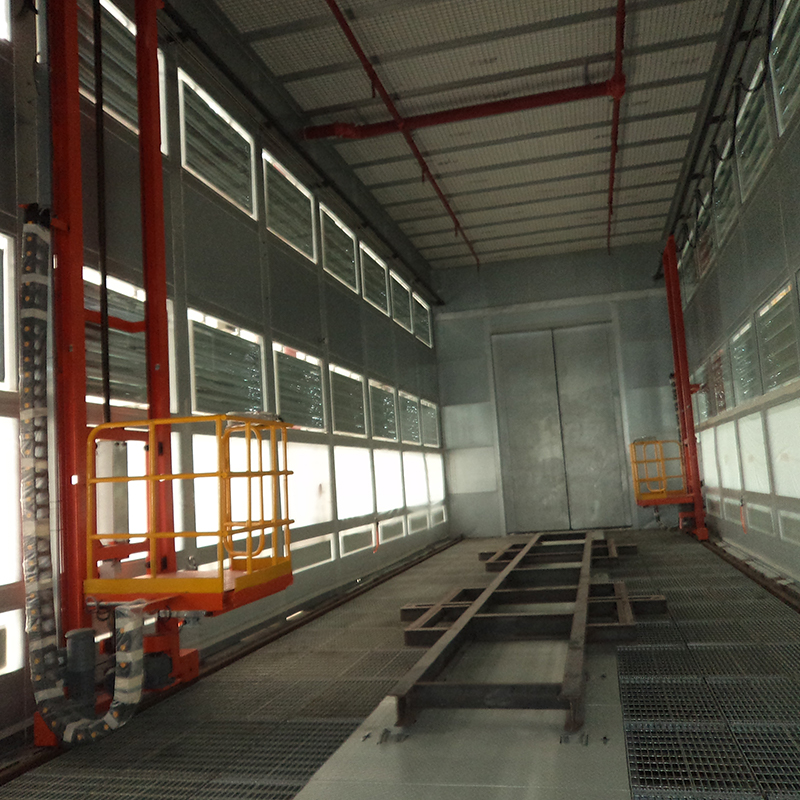

- LKW-Achsen und -Rahmen: lang und schmal, was eine längere Kabinenlänge erfordert
- Schubladenartige Buskomponenten: Mehrplattenkonstruktionen, die eine Sprühabdeckung aus mehreren Winkeln erfordern
Fertigungsmaßstab hinter der Ausrüstung
Der Bau von Ausrüstungen für schwere Gussteile und LKW-Teile erfordert eine Fabrik mit ausreichend Platz und technischer Tiefe, um komplette Linien vor dem Versand zu testen. Jiangsu Yue Ze Umweltschutzausrüstung Co., Ltd. , mit Sitz in Yancheng, Jiangsu, China, betreibt eine Anlage, die sich über Folgendes erstreckt 35.000 Quadratmeter mit einem Grundkapital von 58 Millionen Yuan , und Berichte mehr als 40 Jahre Wir verfügen über kombinierte Erfahrung in Pulverbeschichtungsanlagen, Sprühanlagen für Gegengewichte in der Automobilindustrie und Produktionslinien für Busse mit Schubladen.
Projekte dieser Größenordnung verteilen sich auf mehrere Provinzen und Exportmärkte, wobei die Maschinen speziell auf die anspruchsvollen Bearbeitungsanforderungen für große, mittlere und kleine Teile zugeschnitten sind.
Häufig gestellte Fragen
F1: Warum benötigen große Gussteile vor dem Lackieren einen speziellen Schleifschritt?
Gussteile weisen häufig Sandrückstände und Oberflächenporosität aus dem Formprozess auf. Durch Schleifen werden diese Mängel beseitigt, sodass die Grundierung gleichmäßig haftet, anstatt Unvollkommenheiten unter der Beschichtung einzuschließen.
F2: Kann eine Linie sowohl Gussteile als auch LKW-Karosserieteile verarbeiten?
Ja, solange die Förderkapazität, der Hakenabstand und die Kabinenabmessungen in der Entwurfsphase so angepasst werden, dass sie den Größenbereich beider Teiletypen abdecken.
F3: Wie hilft die Infrarottrocknung bei dicken oder schweren Teilen?
Infrarotstrahlung erwärmt die Beschichtungsschicht direkt und nicht nur die Umgebungsluft, was dazu beiträgt, dickere Grundierungs- und Decklackschichten auszuhärten, die üblicherweise bei schweren Gussteilen verwendet werden.
F4: Welche Informationen sollten Käufer bestätigen, bevor sie eine maßgeschneiderte Linie bestellen?
Käufer sollten sich über das maximale Teilegewicht und die maximalen Abmessungen, die Fördergeschwindigkeit, die Kabinenluftführung und die Frage informieren, ob der Lieferant bereits ähnliche Projekte mit schweren Teilen durchgeführt hat.
