Die Rolle eines Farbabscheiderkastenfilters aus Pappe in Trockenspritzkabinen

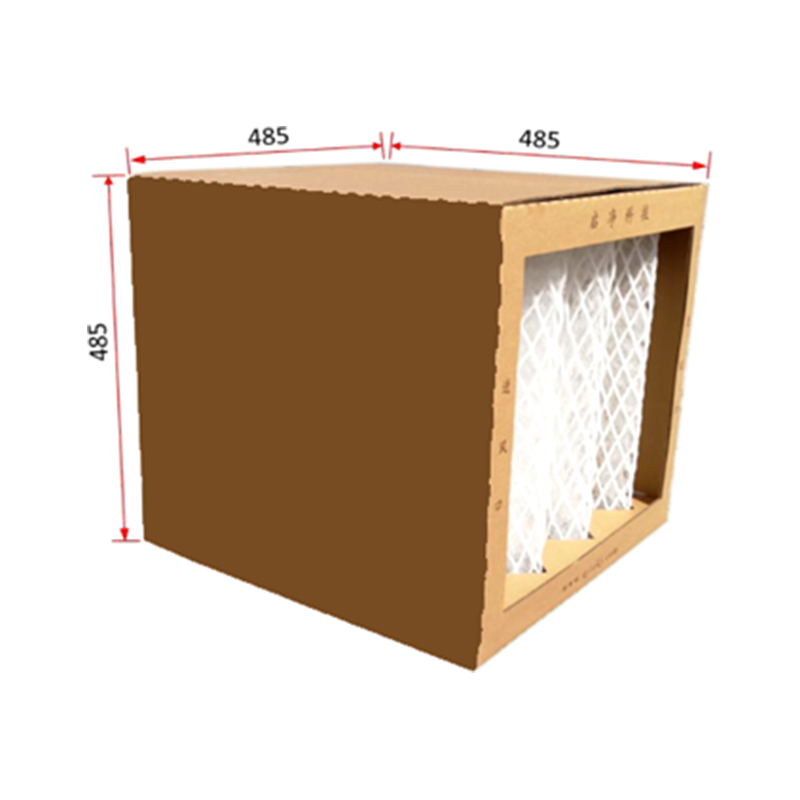

Trockenspritzkabinen sind auf eine effektive Overspray-Abscheidung angewiesen, um Abluftkanäle, Ventilatoren und nachgeschaltete Geräte frei von Farbablagerungen zu halten. A Karton-Farbabscheiderkastenfilter für Trockenspritzkabine ist eine Einwegfiltereinheit aus Wellpappe, die Farbpartikel auffängt, wenn Luft aus der Kabine angesaugt wird. Seine inneren Leitbleche im Ziehharmonika-Stil schaffen mehrere Luftwege, wodurch Overspray mit den Kartonoberflächen kollidiert, wo er haftet, anstatt in das Abgassystem zu gelangen.
Jiangsu Yue Ze Environmental Protection Equipment Co., Ltd. mit Sitz in Yancheng, Jiangsu, China, erstreckt sich über 35.000 Quadratmeter und hat ein eingetragenes Kapital von 58 Millionen Yuan. Basierend auf mehr als 40 Jahren Erfahrung im Bereich Spritz- und Einbrennlackierkabinen sowie Lackier- und Einbrennkabinen für Automobilkarosserien liefert das Unternehmen Filterverbrauchsmaterialien, die für die Bewältigung der hohen Overspray-Volumina ausgelegt sind, die bei Trockenspritzbeschichtungsvorgängen typisch sind.
Der Filterprozess beruht auf einer Kombination aus Aufprall und gerichtetem Luftstrom und nicht auf einem dichten Fasermedium.
1. Luftumleitung
Die mit Farbe beladene Luft, die in den Kastenfilter eintritt, wird durch einen Zick-Zack-Innenkanal gedrückt, der aus gefalteten Kartonschichten besteht, wobei sie auf ihrem Weg zur Abluftöffnung mehrmals ihre Richtung ändert.
2. Partikelaufprall
Da Farbpartikel eine größere Trägheit aufweisen als Luftmoleküle, können sie den scharfen Kurven im Kanal nicht folgen und schlagen stattdessen auf die Kartonoberfläche, bleiben dort haften und sammeln sich nach und nach als feste Rückstände an.
3. Reinluftausgang
Sobald die Partikel entfernt sind, verlässt der gereinigte Luftstrom den Kastenfilter und gelangt weiter zum Abluftventilator der Kabine, um die Aufrechterhaltung zu unterstützen stabiler Abluftstrom während des gesamten Sprühzyklus.
Vergleich von Boxfilterkonfigurationen
Farbabscheiderkastenfilter aus Pappe werden typischerweise in unterschiedlichen Tiefen und Prallblechzahlen angeboten, die sich auf die Erfassungseffizienz und Lebensdauer auswirken. Die folgende Tabelle fasst gängige Konfigurationen zusammen:
| Kastentiefe | Schallwandkonfiguration | Empfohlene Verwendung |
| 300 mm | Einstufige Schallwand | Leichtes Ausbesserungslackieren |
| 450 mm | Doppelstufige Schallwand | Standard-Trockenspritzkabinen |
| 600 mm | Mehrstufige Schallwand | Spritzanlagen für Karosserien mit hohem Volumen |
Tabelle: Filterkonfigurationen für Farbabscheider aus Pappe nach Tiefe und Anwendung
Tiefere Boxen mit mehr Ablenkstufen bieten im Allgemeinen höhere Partikelerfassungsraten, führen aber auch zu einem größeren Luftstromwiderstand. Daher sollte die Konfiguration der Lüfterkapazität der Kabine entsprechen.
- Bietet zuverlässige Overspray-Erfassung ohne dass Wasser oder chemische Aufbereitungssysteme erforderlich sind
- Das Einwegdesign vereinfacht die Entsorgung, da die gesamte gesättigte Einheit entfernt und ersetzt werden kann
- Die leichte Kartonkonstruktion erleichtert die Handhabung und Installation für das Wartungspersonal
- Kompatibel mit einer Vielzahl von Abluftwandkonfigurationen für Trockenspritzkabinen
Best Practices für Installation und Austausch
Die richtige Installationsausrichtung und der rechtzeitige Austausch sind für die Aufrechterhaltung einer gleichbleibenden Kabinenleistung unerlässlich.
- Installieren Sie den Kastenfilter so, dass die Luftstrompfeile in die richtige Richtung zeigen und zum Abluftstrom der Kabine passen
- Stellen Sie sicher, dass die Kanten dicht an der Abluftwand anliegen, um zu verhindern, dass ungefilterte Luft den Filter umgeht
- Ersetzen Sie den Filter, sobald Farbablagerungen die Luftkanäle sichtbar verstopfen oder die Druckwerte in der Kabine merklich sinken
Häufig gestellte Fragen
F1: Wie lange hält ein Farbfilter aus Pappe normalerweise?
Die Lebensdauer hängt von der täglichen Sprühmenge und der Farbart ab. Im Allgemeinen ist jedoch ein Austausch erforderlich, sobald die Pappkanäle sichtbar durch getrockneten Overspray verstopft sind.
F2: Kann dieser Kastenfilter sowohl mit Pulver- als auch mit Flüssigfarbe verwendet werden?
Es ist in erster Linie für Trockenspritzkabinen mit flüssigen oder lösungsmittelbasierten Lacken konzipiert, in denen Overspray-Partikel klebrig genug bleiben, um an den Pappleitblechen zu haften.
F3: Beeinflusst der Kastenfilter die Leistung des Abluftventilators?
Ein richtig dimensionierter und installierter Kastenfilter sollte den Abluftstrom nicht wesentlich reduzieren, aber ein verstopfter oder überdimensionierter Filter kann den Widerstand erhöhen und den Lüftermotor belasten.
